ГОСТ 22826-83 - ПЕРЕХОДЫ НА Ру св. 10 до 100 МПа

Переходы для трубопроводов, применяемых на предприятиях отраслей нефтехимической промышленности и для производства минеральных удобрений на Ру св. 10 до 100 МПа (св. 100 до 1000 кгс/см2) и Сертификация персонала, продукции и услуг АНО МЦК от 10'6 до 200'150 мм при температуре среды от минус 50 до плюс 510°С.

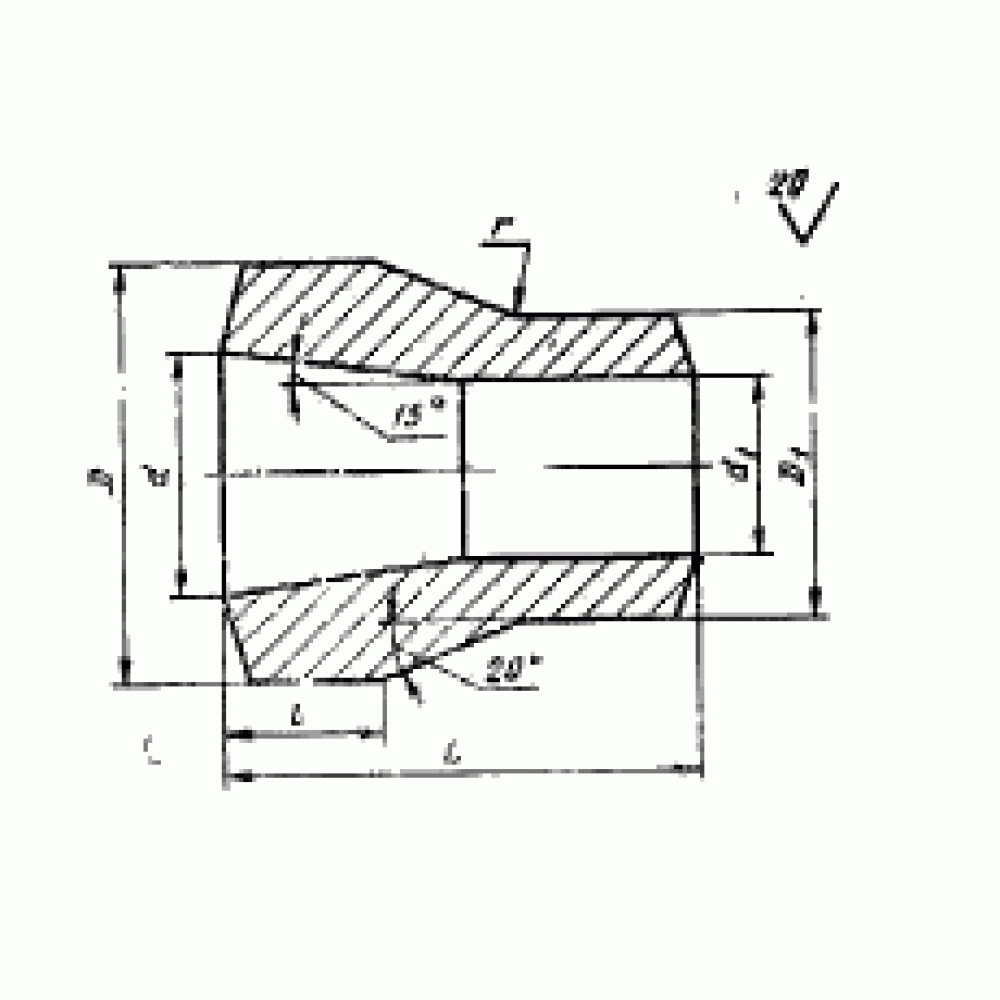

Конструкция и размеры переходов должны соответствовать указанным на чертеже и в таблице.

Пример условного обозначения перехода исполнения 4, Dу 65 мм и Dу 40 мм, на условное давление Ру 100 МПа согласно табл. 1 ГОСТ 22790-89, из стали марки 20Х3МВФ:
Переход 4-65?40-100-20Х3МВФ-ГОСТ 22826-83

Изготавливаем нестандартное оборудование по чертежам заказчика
Общая информация

Размеры указаны в мм

Условные проходы DyxDy Исполнение детали D D1 d d1 L l r Масса, кг, не более
10х6 4 62 15 10 6 110 28 15 0,3
15х10 4 36 26 15 10
25х15 1 38 36 25 15 0,5
2 46 30 0,7
3 1,0
4 50 1,1
32х15 1 46 32 35 20 0,8
2 50
3 58 30 1,2
4 70 1,8
31х25 1 46 38 25 25 15 0,7
2 50 46 1,1
3 58 1,3
4 70 50 1,9
40?25 1 58 38 40 150 40 1,3
2 70 46 1,5
3 2,3
4 85 50 36 2,9
40?32 1 58 46 32 1,4
2 70 50 30 2,0
3 68 57 125 35 2,4
4 83 68 170 4,5
50?32 1 78 46 55 150 55 30 2,5
2 85 50 50 3,1
3 102 57 60 170 5,2
4 68 6,0
50?40 1 76 57 55 40 20 2,6
2 83 68 3,9
3 102 60 5,4
4 83 190 60 7,7
65?40 1 89 57 70 170 3,5
2 102 68 70 5,6
3 114 55 30 6,6
4 127 83 220 60 11,8
65?50 1 89 76 55 190 45 20 3,8
2 102 83 5,6
3 114 102 60 220 15 7,6
4 127 20 11,5
80х50 1 114 76 85 55 70 30 6,8
2 127 83 90 9,4
3 140 102 60 10,5
4 159 85 50 40 11,9
80х65 1 114 89 70 60 20 7,0
2 127 102 90 7,8
3 140 114 11,3
4 159 127 85 55 19,3
100х50 1 127 76 100 55 80 35 8,3
2 140 86 70 11,3
3 159 102 60 60 15,3
4 180 240 40 23,6
100х65 1 127 89 70 220 70 30 8,2
2 140 102 11,6
3 159 114 240 60 35 17,2
4 180 127 50 40 24,0
100х80 1 127 114 85 220 60 20 8,5
2 140 127 90 50 12,0
3 159 140 40 17,3
4 180 159 85 240 50 29,3
125х65 1 159 89 120 70 270 100 60 17,2
2 180 102 240 60 80 21,6
3 194 114 270 80 29,4
4 219 127 39,4
125х80 1 159 114 85 240 40 14,7
2 180 127 90 60 22,8
3 194 140 270 27,9
4 219 159 85 80 42,6
125х100 1 159 127 100 18,6
2 180 140 60 23,1
3 194 159 32,1
4 219 180 70 48,0
158х50 1 194 114 150 85 300 110 80 24,0
2 219 127 90 100 38,2
3 245 140 70 42,0
4 273 159 85 52,4
150х100 1 194 127 100 270 90 50 22,7
2 219 140 300 35,0
3 245 159 80 60 51,1
4 273 180 70 69,1
150х125 1 194 159 120 270 80 40 23,7
2 219 180 100 30 39,0
3 245 194 70 40 48,0
4 273 219 300 60 78,5
200х100 1 245 127 195 100 60 80 38,5
2 273 140 50 47,2
3 299 159 67,0
200х125 1 245 120 140 42,8
2 273 180 120 64,8
3 299 194 320 110 88,4
200х150 1 245 150 270 100 60 39,6
2 273 219 300 70 60,7
3 299 245 270 90 81,4
