ОСТ 108.318.15-82 - Переходы

Описание

Предназначен для использования в паропроводах тепловых электростанций. Изготавливается из высококачественных хромомолибденованадиевых сталей.
Имеет ресурс работы 200000 часов.
Выполняется в соответствии с требованиями ОСТ 108.318.15-82 в нескольких исполнениях.

Условияэксплуатации:
p=4,31 МПа (44 кгс/см²), t=340^oС
p=3,92 МПа (40 кгс/см²), t=200^oС

Изготавливаем нестандартное оборудование по чертежам заказчика

Общая информация

Размеры указаны в мм

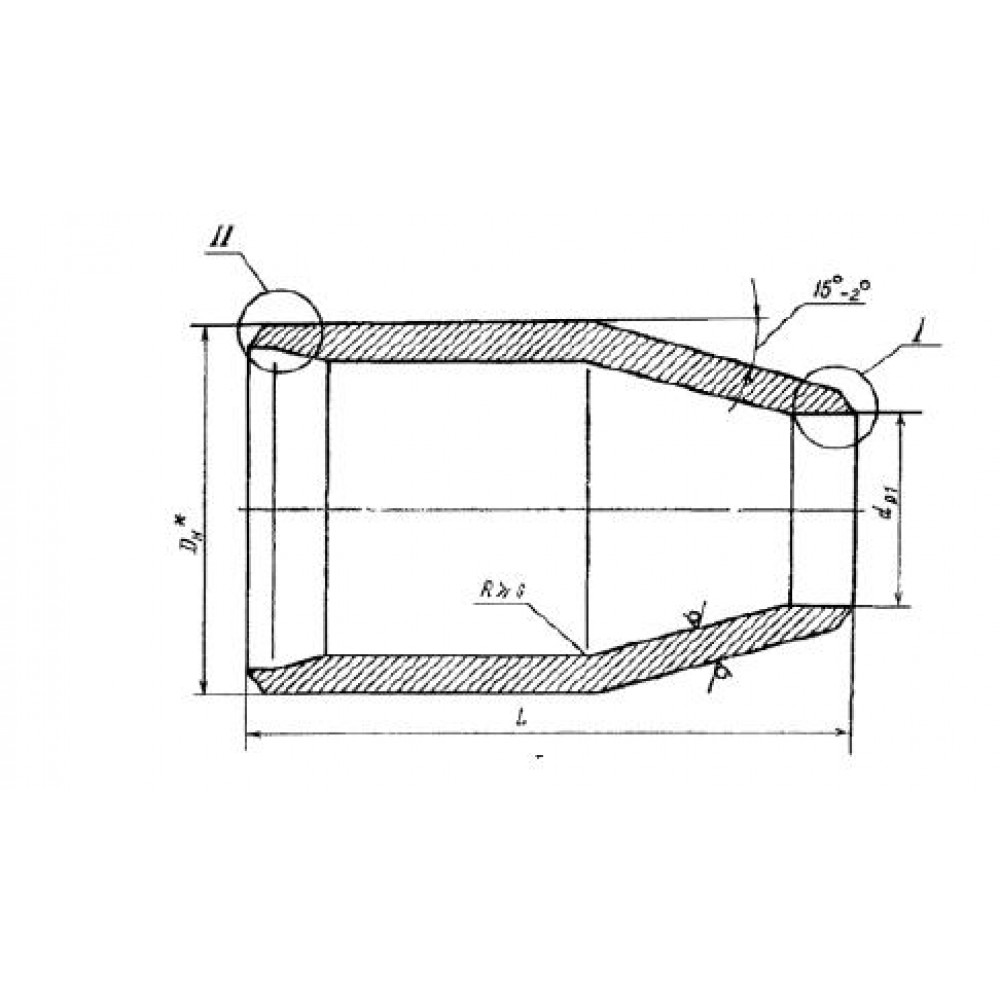

Исполнение	Черт.		Проход условный		Наружный диаметр и толщина стенки присоединяемых труб		D_н^*	D_н1		d_р		d_р1		s^*	s_к	s_к1	L		l_р		l₂	Масса, кг
	I	II	D_у	d_у				Номин.	Пред. откл.	Номин.	Пред. откл.	Номин.	Пред. откл.		не менее		Номин.	Пред. откл.	Номин.	Пред. откл.
p = 4,31 МПа (44 кгс/см²), t = 340^oС; p = 3,92 МПа (40 кгс/см²), t = 200^oС
01^**	2	4	65	50	76?3,5	57?3,5	76	57	+2 -1	69	+0,46	50	+0,39	9,0	2,8	2,6	180	± 2	40	+5	12	2,73
02			80		89?4		89			81	+0,54			6,0	3,1		200					2,51
03				65		76?3,5		76				69	+0,46			2,8	160					2,01
04	1	3	200	150	219?9	159?7	219	159		203	+0,72	147	+0,63	13,0	5,6	4,4	280		50		15	19,78
05			250	200	273?10	219?9	273	219	+3 -1	254		203	+0,72	16,0	6,6	5,6	300					32,55
06			300		325?13		325			303	+0,81			19,0	7,6		440	± 3				67,5
07				250		273?10		273	+4 -1			254	+0,81			6,6	300	± 2				46,0
08			350		377?13		377			354	+0,89			24,0	8,6		400	± 3				90,0
09				300		325?13		325				303				7,6	320					71,5
10			400		426?14		426			401					9,5		400					101,85
11				350		377?13		377				354	+0,89			8,6	350					89,12
p = 4,31 МПа (44 кгс/см²), t = 340^oС
12	2	4	100	80	108?6	89?4	108	89	+2 -1	97	+0,54	81	+0,54	8,0	4,6	3,1	180	± 2	40	+5	12	3,78
13		3	150	100	159?7	108?6	159	108		147	+0,63	97		13,0	4,4	4,6	250		50			12,50
14			200		219?9		219			203	+0,72				5,6		400					28,26
15	1		450	350	465?16	377?13	465	377	+4 -1	437	+0,97	354	+0,89	30,0	10,5	8,6		± 3				138,0
16				400		426?14		426				401		16,0		9,5						76,8
p = 3,92 МПа (40 кгс/см²), t = 200^oС
17	2	4	100	80	108?4,5	89?4	108	89	+2 -1	100	+0,54	81	+0,54	8,0	2,7	3,0	180	± 2	40	+5	12	3,78
18			125		133?5		133			124	+0,63				3,2		230					6,07
19				100		108?4,5		108				100				2,7	200					5,28
20		3	150		159?7		159			147				9,0	4,4		250		50			8,90
21				125		133?5		133				124	+0,63			3,2	230					8,20
22			200	100	219?9	108?4,5	219	108		203	+0,72	100	+0,54	13,0	5,6	2,7	400	± 3				28,26
23				125		133?5		133				124	+0,63			3,2	340					24,00
