ОСТ 108.462.08-82 - Штуцеры для паропроводов ТЭС
Штуцеры трубопроводов тепловых электростанций.
Штуцеры для трубопроводов с абсолютным давлением и температурой пара: p = 25,01 МПа (255 кгс/см2), t = 545oС;
p = 13,73 МПа (140 кгс/см2), t = 560oС;
p = 13,73 МПа (140 кгс/см2), t = 545oС;
p = 13,73 МПа (140 кгс/см2), t = 515oС;
p = 9,81 МПа (100 кгс/см2), t = 540oС;
p = 4,02 МПа (41 кгс/см2), t = 545oС.
Изготавливаем нестандартное оборудование по чертежам заказчика
Общая информация

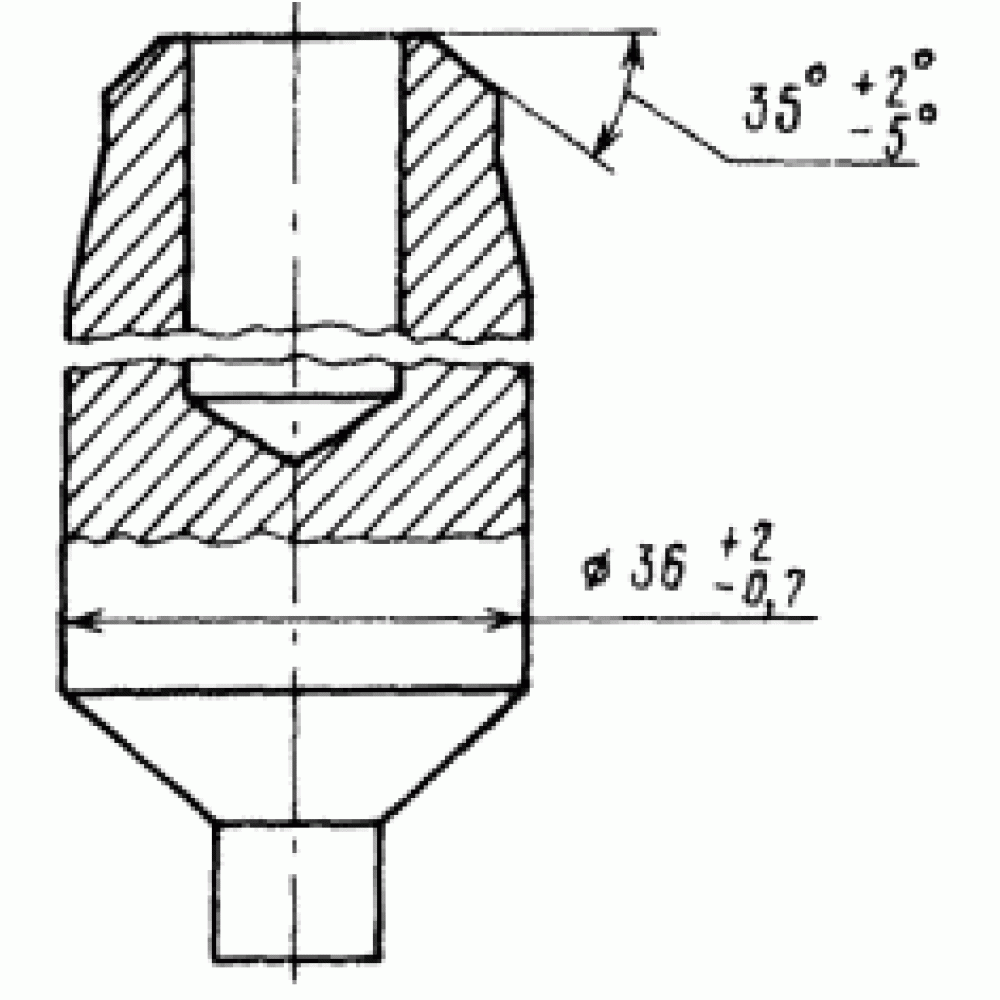

Размеры указаны в мм

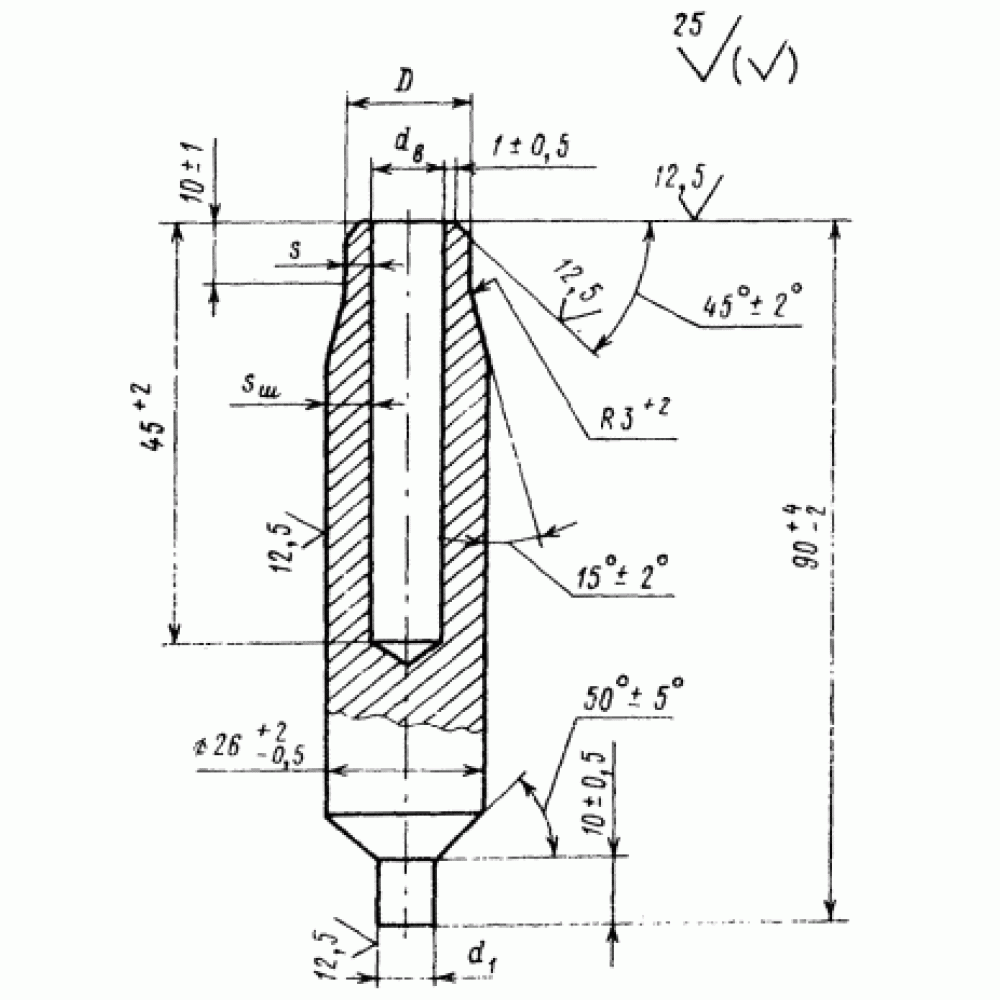

| Исполнение | Черт. | Условный проход Dy | Наружный диаметр и толщина стенки присоединяемой трубы | D (пред. откл. + 0,5) | dв | Ответвление в трубопроводе d | d1 (пред. откл. - 0,2) | Sш | S | Масса, кг | ||
| Номин. | Пред. откл. | Номин. | Пред. откл. | не менее | ||||||||
| р = 25,01 МПа (255 кгс/см2), t = 545 oС | ||||||||||||
| 01 | 1 | 10 | 16?3,5 | 17 | 9 | + 0,36 | 7,5 | + 0,36 | 7 | 5,0 | 3,3 | 0,22 |
| 02 | 2 | 15 | 28?6 | 29 | 16 | + 0,43 | 12,0 | + 0,43 | 11,5 | 8,0 | 5,7 | 0,71 |
| р = 13,73 МПа (140 кгс/см2), t = 560 oС; р = 13,73 МПа (140 кгс/см2), t = 545 oС; р = 13,73 МПа (140 кгс/см2), t = 515 oС; р = 9,81 МПа (100 кгс/см2), t = 540 oС; р = 4,02 МПа (41 кгс/см2), t = 545 oС | ||||||||||||
| 03 | 1 | 10 | 16?2,5 | 17 | 11 | + 0,43 | 8,5 | + 0,36 | 8 | 3,5 | 2,3 | 0,21 |
| р = 13,73 МПа (140 кгс/см2), t = 560 oС; р = 13,73 МПа (140 кгс/см2), t = 545 oС | ||||||||||||
| 04 | 2 | 20 | 28?4,5 | 29 | 19 | + 0,52 | 16,0 | + 0,43 | 15,5 | 5,1 | 3,9 | 0,67 |
| р = 13,73 МПа (140 кгс/см2), t = 515 oС; р = 9,81 МПа (100 кгс/см2), t = 540 oС; р = 4,02 МПа (41 кгс/см2), t = 545 oС | ||||||||||||
| 05 | 2 | 20 | 28?3 | 29 | 22 | + 0,52 | 19,0 | + 0,52 | 18,5 | 4,0 | 2,5 | 0,63 |
Таблица 2

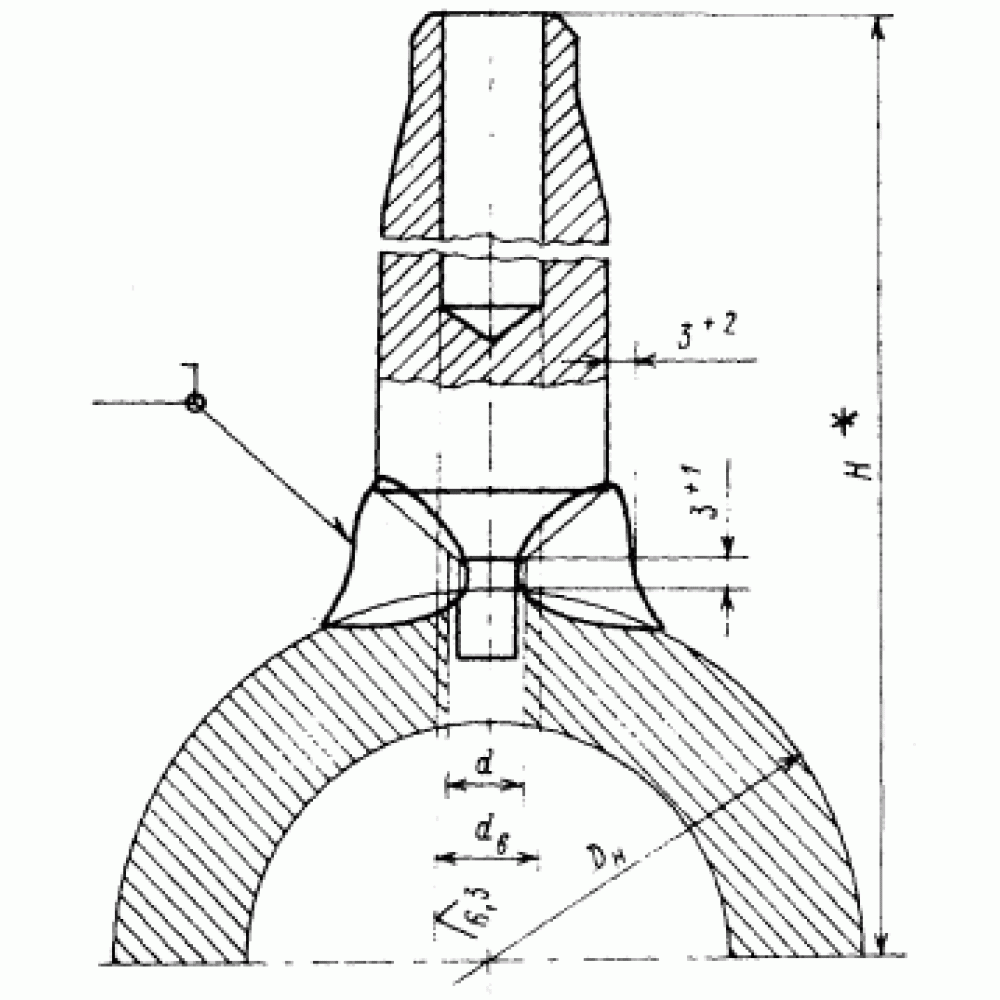

| DH | H* | DH | H* | DH | H* | DH | Н* |
| 57 | 110 | 159 | 162 | 273 | 220 | 465 | 315 |
| 76 | 120 | 194 | 180 | 325 | 245 | 530 | 348 |
| 108 | 136 | 219 | 192 | 377 | 272 | 630 | 398 |
| 133 | 150 | 245 | 205 | 426 | 295 | 720 | 442 |
