СТО ЦКТИ 520.01-2009 Кольца подкладные для трубопроводов тепловых станций.

Кольца СТО ЦКТИ 520 01 2009

Подкладные кольца СТО ЦКТИ 520 01 разработаны сборной группой ЗАО Энергомаш и института Ползунова для тройниковых сварных соединений паропроводов и трубопроводов ГВС теплоэлектростанций. Детали используются для усиления сварных швов, изготавливаются из трубчатых заготовок или согнутой в кольцо полосы.

Номинальный диаметр фитингов составляет 22 мм – 415 мм для 28 исполнений. Изготавливаются трубопроводные детали из стали 20, прочих углеродистых сталей с процентным содержанием С менее 0,24%, степенью раскисления пс или сп – полуспокойная или спокойная, соответственно. Допускается применение марок стали 15ГС/16ГС.

Требования СТО ЦКТИ 520.01

В документации СТО ЦКТИ 520-01 сдержатся следующие требования по конструкции, характеристикам, материальному исполнению и области применения колец:

• простейшая конструкция подкладного кольца – цилиндрическая деталь (катушка) с наружными фасками 45° с обеих сторон;
• толщина стенки 4 мм изменение размера до 3 мм допускается только для исполнения 08;
• марка стали 20 рекомендуемая, разрешено использовать углеродистые спокойные и полуспокойные стали, 16ГС и 15ГС;
• использование подкладного кольца в сборочных единицах, изготавливаемых методом сварки – тройниковых соединениях;
• установка только в трубопроводах горячего водоснабжения и паропроводах тепловых электрических станций;
• номинальный диаметр фитингов 22 мм – 415 мм;
• количество исполнений 01 – 28;
• способ присоединения – сварка;
• разделка кромок под приварку с обеих сторон;
• технология изготовления токарная обработка;
• заготовки для колец отрезаются от трубы или сгибаются из полосового проката с приваркой свободных концов друг к другу.

Для разработки серии стандартов, в которую входит СТО ЦКТИ 520.01, было создано конструкторское бюро, в которое вошли специалисты института имени Ползунова и Белгородского завода БЗЭМ.

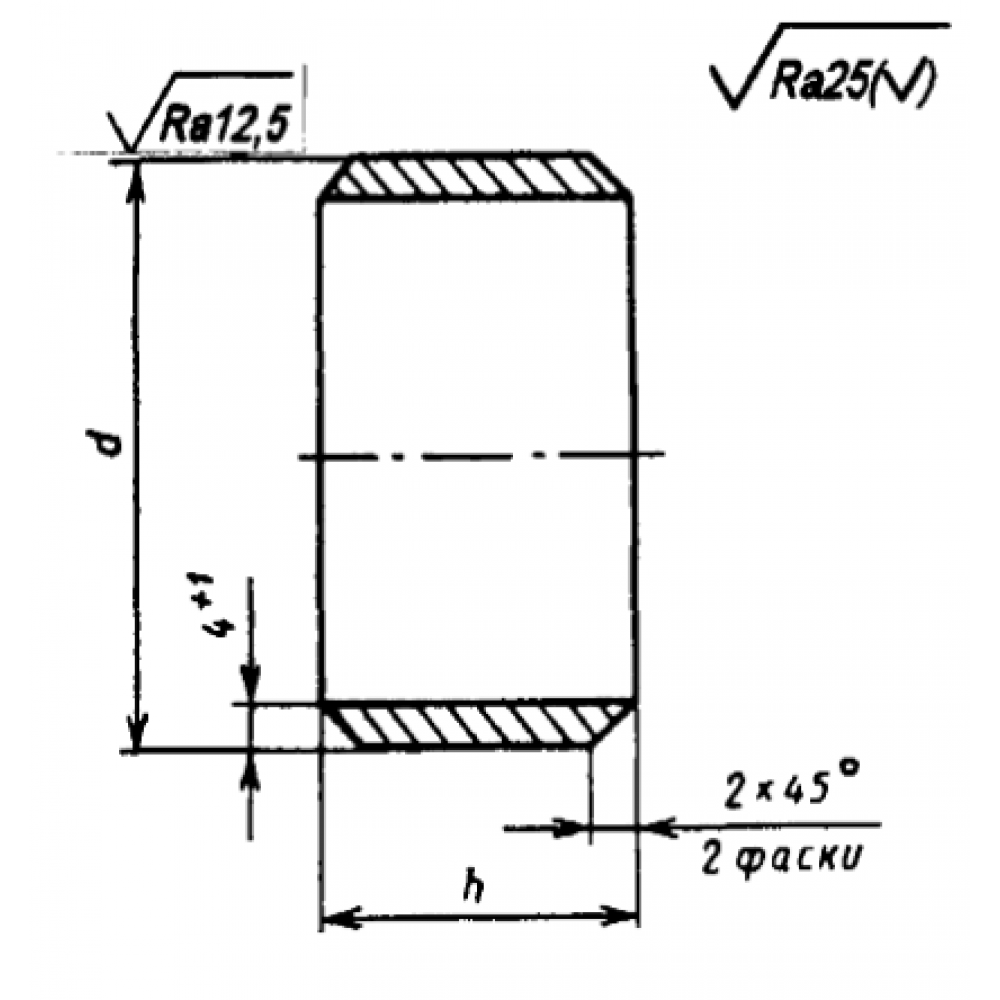

Особенности конструкции

В стандарт энергетической отрасли СТО ЦКТИ 520.01 разработчиками заложены в кольца типовые технические решения:

• детали имеет ровную цилиндрическую внутреннюю и наружную поверхность;
• фаски с обеих сторон снаружи снимаются для разделки кромок под приварку;
• толщина стенки кольца 4 мм независимо от диаметра, исключением является исполнение 08, у которого можно уменьшить этот размер до 3 мм;
• ширина кольца 30 мм – 130 мм;
• при совпадении внутреннего диаметра трубы и кольца внутреннюю поверхность допускается не обрабатывать.

Допускается один поперечный сварной шов, то есть, кольцо сворачивается на вальцах из полосового проката, края завариваются, зачищаются заподлицо.

Область применения

Изначально кольца СТО ЦКТИ 520-01 являются в своей серии узкоспециальными трубопроводными деталями, и одновременно расходными элементами, комплектующими более крупных сборочных единиц – тройниковых сварных соединений. Фитинги обладают следующими свойствами:

• очень низкая себестоимость производства;
• использование бюджетных углеродистых и недорогих кремнемарганцовистых сталей 15ГС, 16ГС;
• пригодность для экстремально высоких температур рабочей среды;
• эксплуатация в слабо агрессивных средах – перегретый пар, горячая вода;
• широкий диапазон номинальных диаметров для трубопроводов внутрицеховых и межцеховых, технологических;
• присоединение к тройниковому соединению способом сварки;
• разделка кромок по приварку.

Документация разрабатывалась для нужд трубопроводов горячей воды, пара ТЭС без согласования с Ростехнадзором.
