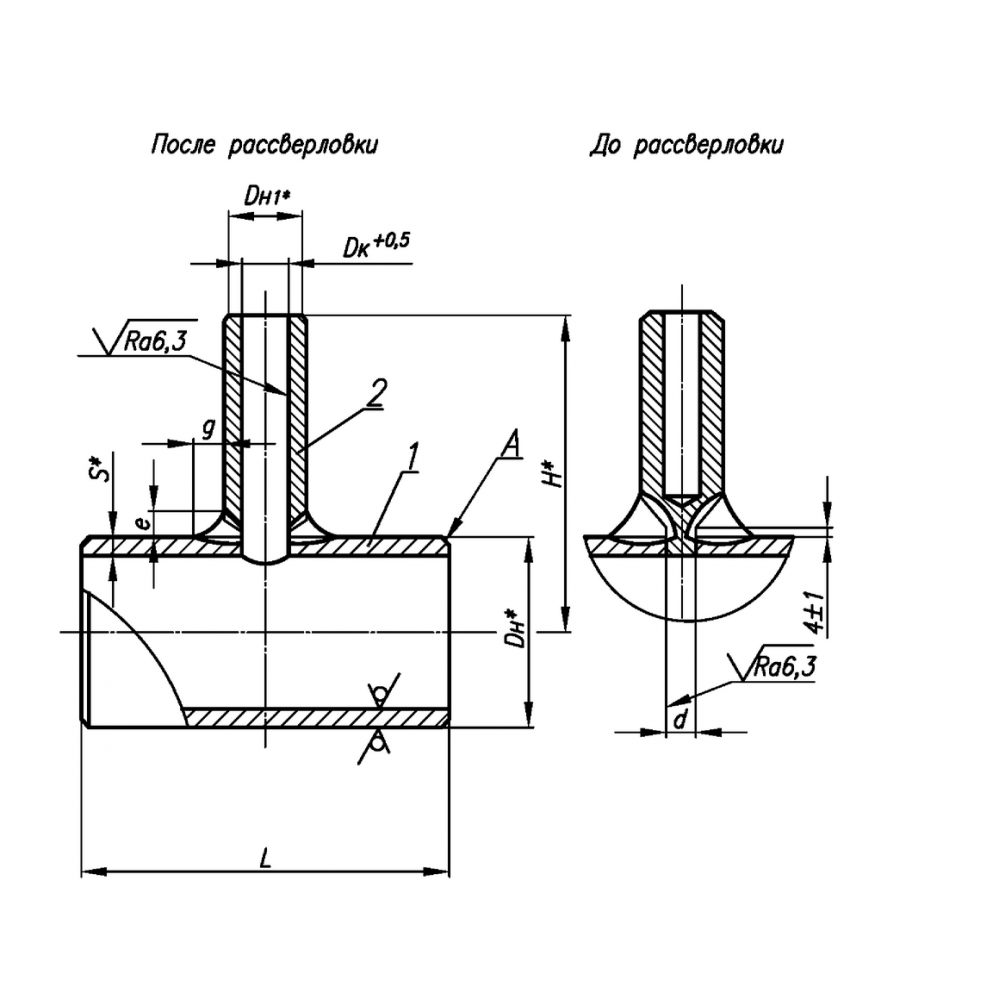

Тройники переходные с усиленным штуцером сто 95 125-2013
СТО 79814898-125-2009 распространяется на сварные переходные тройники из
коррозионно-стойкой стали аустенитного класса для ответвлений
трубопроводов атомных станций (АС), транспортирующих рабочие среды с
расчетной температурой не выше 300 гр.С при рабочем давлении менее 2,2
МПа (22 кгс/см2), и отнесенных правилами устройства и безопасной
эксплуатации оборудования и трубопроводов атомных энергетических
установок ПНАЭ Г-7-008 (1), утвержденными Госатомэнергонадзором СССР, к
группам В и С.
Условное обозначение сварного переходного тройника:
Тройник сварной переходный, с диаметром корпуса 57 мм и толщиной
стенки 3 мм, диаметром штуцера 32 мм и толщиной стенки 2,5 мм, на
условное давление РN 25 для трубопроводов группы С по ПНАЭ Г-7-008 (1), с
контролем сварных швом для III категории по ПНАЭ Г-7-010 (6)
-Тройник переходный С57х3-32х2,5 - PN25-IIIв 001 СТО 79814898 125-2009
то же, для трубопроводов группы В
-Тройник переходный В57х3-32х2,5-Рр16/100С-IIIв 001 СТО 79814898 125-2009
то же, для трубопроводов группы В с контролем сварных швов для II категории по ПНАЭ Г-7-010 (6)
-Тройник переходный В57х3-32х2,5-Рр16/100С-IIIв 001 СТО 79814898 125-2009
То же, для трубопроводов, изготавливаемых по НП-045 (2)
-Тройник переходный П57х3-32х2,5 - PN25 001 СТО 79814898 125-2009
То же, для трубопроводов, изготавливаемых по СНиП 3.0505 (3)
-Тройник переходный 57х3-32х2,5 - PN25 001 СТО 79814898 125-2009
То же, для трубопроводов, изготавливаемых по ПБ 03-585 (4)
-Тройник переходный 57х3-32х2,5 - PN25 001 СТО 79814898 125-2009
