ГОСТ 22802-83 - Тройники проходные с ответвлениями и фланцами

Описание

Проходные тройники с ответвлениями и резьбовыми фланцами для трубопроводов с линзовым уплотнением, применяемых на предприятиях отраслей нефтехимической промышленности и для производства минеральных удобрений, на Ру св. 10 до 100 МПа (св. 100 до 1000 кгс/см²) и D^yxD^y от 40х6 до 200х32 мм при температуре среды от минус 50 до плюс 510^oС.

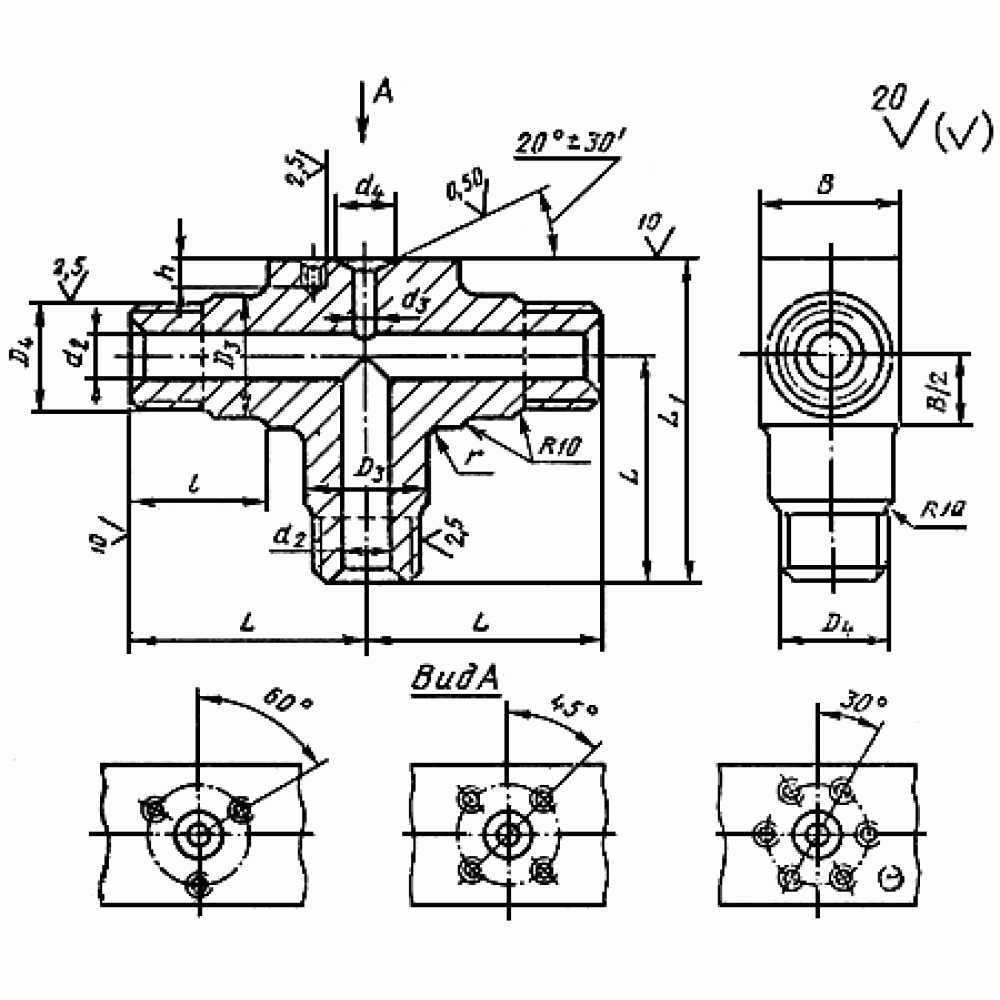

Конструкция и размеры тройников соответствуют указанным на чертеже и в таблице.

Изготавливаем нестандартное оборудование по чертежам заказчика

Общая информация

Размеры указаны в мм

Условные проходы D_yxD_y	Исполнение	D	D₁	D₂	d	n	d₁	n₁	D₃	D₄	d₂	d₃	d₄	L	L₁	l	B	r	h	Mаcca, кг, не более
40х6	2	165	115	42	24	6	M14	3	66	M64х3	40	6	10	150	210	90	70	12	25	19,4
	3	165	115		24				70	M64х3				150	210	90	75			29,3
	4	200	145		29				85	M80х3				170	240	100	90			38,6
40х10	4			60			М16					10	18						28	38,6
40х15	4			68			М16					15	28						28	38,5
50х6	2			42			М14				55	6	10						25	35,4
50х6	4	225	170	42	33		М14		105	M100х3	60	6	10	200	280	110	115	20	25	63,3
50х10	2	200	145	60	29		M16		85	M80х3	55	10	18	170	240	100	90	12	28	35,4
50х10	4	225	170	60	33				105	M100х3	60	10	18	200	280	110	115	20		63,3
50х15	2	200	145	68	29				85	M80х3	55	15	28	170	240	100	90	12		35,3
50х15	4	225	170	68	33				105	M100х3	60	15	28	200	280	110	115	20		63,2
65х6	2	225	170	42			M14		105	M100х3	70	6	10	200	280	110	115		25	57,9
	3	245	185						115	M110х3				235	320	125	125			85,9
	4	260	195		36				130	M125х4				235	325	125	140	40		105,4
65х10	2	225	170	60	33		M16		105	M100х3		10	18	200	280	110	115	20	28	57,9
	3	245	185		33				115	M110х3				235	320	125	125	20		85,7
	4	260	195		36				130	M125х4				235	325	125	140	40		105,3
65х15	2	225	170	68	33				105	M100х3		15	28	200	280	110	115	20		57,8
	3	245	185		33				115	M110х3				235	320	125	125	20		85,7
	4	260	195		36				130	M125х4					325		140	40		105,2
80х6	1	245	185	42	33		M14		115	M110х3	85	6	10		320		125	20	25	75,2
	2	260	195		36				130	M125х4	90				325		140	40		92,6
	3	290	220		39				140	M135х4	90			290	385	140	155	40		148,1
	4	300	235		39	8			160	M155х4	85			290	400	140	170	60		222,3
80х10	1	245	185	60	33	6	M16		115	M110х3	85	10	18	235	320	125	125	20		75,2
	2	260	195		36				130	M125х4	90			235	325	125	140	40	28	92,5
	3	290	220		39				140	M135х4	90			290	385	140	155	40		148,0
	4	300	235		39	8			160	M155х4	85			290	400	140	170	60		222,2
80х15	1	245	185	68	33	6			115	M110х3	85	15	28	235	320	125	125	20		75,1
	2	260	195		36				130	M125х4	90			235	325	125	140	40		92,3
	3	290	220		39				140	M135х4	90			290	385	140	155	40		148,9
	4	300	235		39	8			160	M155х4	85			290	400	140	170	60		222,1
100х6	1	260	195	42	36	6	M14		130	M125х4	100	6	10	235	325	125	140	40	25	85,3
	2	290	220		39	6			140	M135х4				290	385	140	155	40		139,4
	3	300	235		39	8			160	M155х4					400		170	60		168,7
	4	330	255		42	8			180	M175х6					410		190	60		232,9
100х10	1	260	195	60	36	6	M16		130	M125х4		10	18	235	325	125	140	40	28	85,3
	2	290	220		39	6			140	M135х4				290	385	140	155	40		139,6
	3	300	235		39	8			160	M155х4					400		170	60		168,9
	4	330	255		42	8			180	M175х6					410		190	60		232,8
100х15	1	260	195	68	36	6			130	M125х4		15	28	235	325	125	140	40		85,1
	2	290	220		39	6			140	M135х4				290	385	140	155	40		139,6
	3	300	235		39	8			160	M155х4					400		170			168,6
	4	330	255		42				180	M175х6					410		190			232,7
125х6	1	300	235	42	39		M14		160	M155х4	120	6	10		400		170		25	146,8
	2	330	255		42				180	M175х6					410		190			199,7
	3	400	305		48				195	M190х6				360	480	175	210			345,5
	4	400	315		48				220	M215х6				360	500	175	240			406,4
125х10	1	300	235	60	39		M16		160	M155х4		10	18	290	400	140	170	60	28	146,8
	2	330	255		42				180	M175х6				290	410	140	190			199,6
	3	400	305		48				195	M190х6				360	480	175	210			345,4
	4	400	315		48				220	M215х6				360	500	175	240			406,4
125х15	1	300	235	68	39				160	M155х4		15	28	290	400	140	170			146,6
	2	330	255		42				180	M175х6				290	410	140	190			199,5
	3	400	305		48				195	M190х6				360	480	175	210			345,3
	4		315						220	M215х6					500		240			406,2
150х6	1		305	42			M14		195	M190х6	150	6	10		480		210		25	292,9
	2		315						220	M215х6					500		240			344,3
	3	460	360		55				245	M240х6				435	590	220	270			604,2
	4	480	380		59				275	M265х6				435	605	220	300			778,0
150х10	1	400	305	60	48		M16		195	M190х6		10	18	360	480	175	210		28	292,9
	2	400	315		48				220	M215х6				360	500	175	240			354,3
	3	460	360		55				245	M240х6				435	590	220	270			604,2
	4	480	380		59				275	M265х6				435	605	220	300			777,9
150х15	1	400	305	68	48			195	M190х6	15		28	360	480	175	210	292,8
	2	400	315		48			220	M215х6				360	500	175	240	344,1
	3	460	360		55			245	M240х6				435	590	220	270	604,1
	4	480	380		59			275	M265х6					605		300	25		777,8
200х6	1	460	360	42	55		M14	245	M240х6	195	6	10		590		270			503,0
	2	480	380		59			275	M265х6					605		300			662,9
	3	570	460		59	10		300	M295х6				520	705	230	320	28		1080,9
200х10	1	460	360	60	55	8	M16		245		M240х6	10	18	435	590	220			270	503,0
	2	480	380		59	8			275		M265х6			435	605	220			300	662,8
	3	570	460		59	10			300		M295х6			520	705	230			320	1080,8
200х15	1	460	360	68	55	8			245		M240х6	15	28	435	590	220			270	502,9
	2	480	380		59	8			275		M265х6			435	605	220			300	662,7
	3	570	460		59	10			300		M295х6			520	705	230			320	1080,7
200х25	1	460	360	80	55	8		4	245		M240х6	25	37	435	590	220			270	502,9
	2	480	380		59	8			275		M265х6			435	605	220			300	662,5
	3	570	460		59	10			300		M295х6			520	705	230			320	1080,5
200х32	1	460	360	95	55	8	М20		245		M240х6	32	43	435	590	220	270		36	502,0
	2	480	380	95	59	8	М20		275		M265х6		43	435	605	220	300		36	661,9
	3	570	460	115	59	10	M22	6	300		M295х6		48	520	705	230	320		38	1079,8
