АТК 26-18-5-93 - Заглушки поворотные

АТК 26-18-5-93 - Заглушки поворотные
АТК 26-18-5-93 - Заглушки поворотные

Заглушки поворотные стальные для фланцев арматуры. Условное давление от 1.6 до 16 МПа и температуру от минус 70 до 475oС, применяемые в химической, нефтеперерабатывающей, нефтехимической, газовой, нефтяной и других смежных отраслях промышленности. Заглушки поворотные предназначены для работы со средами , вызывающими скорость проникновения коррозии не более 0,4 мм в год, а так же сред, вызывающих коррозионное растрескивание металла.

Изготавливаем нестандартное оборудование по чертежам заказчика
Общая информация

Размеры указаны в мм

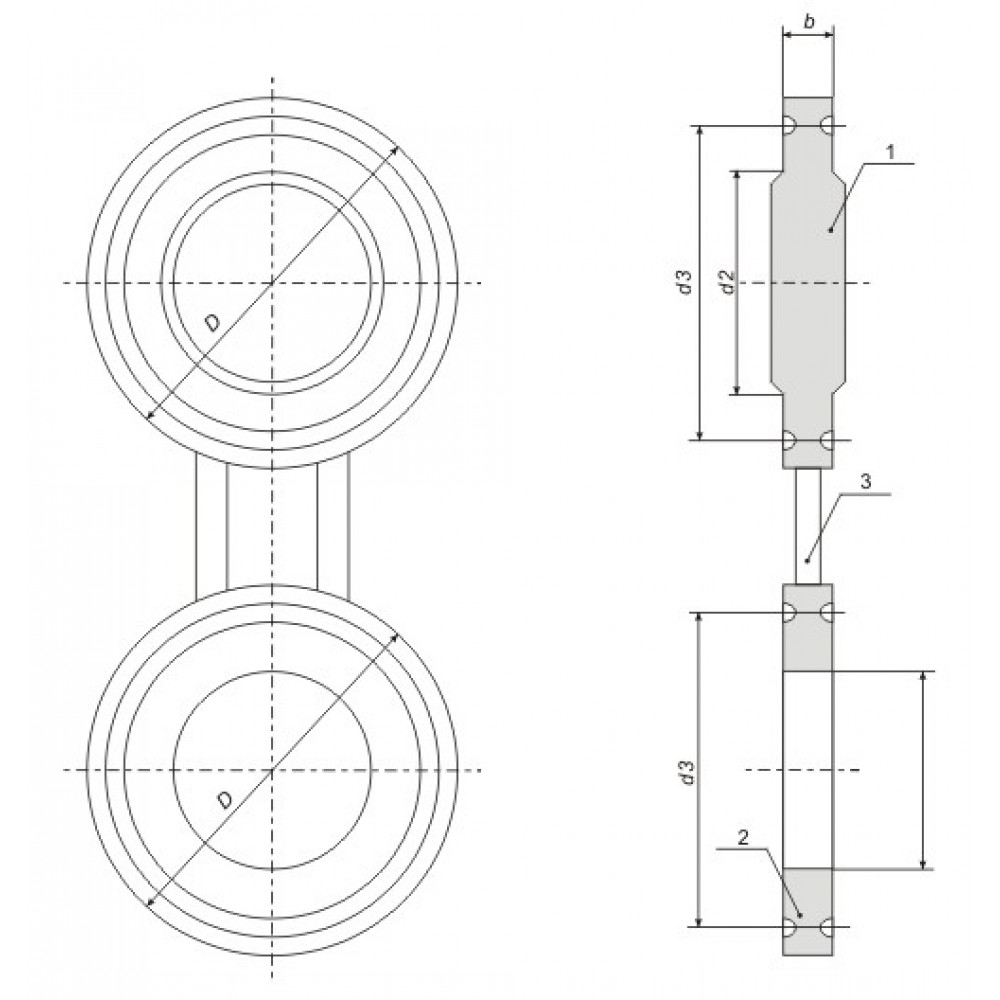

Dy D d1 d2 A B b b1 h d Масса, кг
Заглушка поворотная Ру 1,6 МПа Исполнение 1
80 133 78  76  160  50  12  18  2 10  2,5
100 158 96 94 180 60 12 18 2 10 3,5
150 212 146 142 240 70 14 18 2 10 6,0
200 268 202 196 295 75 18 22 2 10 12,5
250 320 254 244 355 80 21 25 2 10 20,0
300 370 303 294 410 80 22 28 3 10 28,0
350 430 351 344 470 80 24 30 3 16 41,5
400 382 398 390 525 80 26 32 3 16 55,0
500 585 501 490 650 85 30 36 3 16 90,0
700 800 692 680 840  100 37 45 4 20 206,0
Заглушка поворотная Ру 2,5 МПа Исполнение 1
200  278  202 196  310  75  21   25 2  10  16,0
250  335  254  244  370  80  24  28 2 10  26,0
300  390  303  294  430  80  24  30 3  16   35,0
350  450  351  344  490  80  26  32 3 16  50,0
400  505  398  390  550  90  30  36 3  16   72,0
500  615  500  490  660  90  34  40 3 16  124,0
Заглушка поворотная Ру 4,0 МПа Исполнение 1
50  102 48  46  125  50  12  16  2 10  01,5
80  133 78 76 160  50  14  18  2 10  03,0
100  158 96  94  190  60 16  20  2  10  04,5
150  212 145 142 250  70  21  25  2  10  10,0
200  285 200  196  320  75  26  30  2  16  21,0
250  345 252 244  385  80  26  30  2  16  30,0
300  410 301 294  450  80 26  32  3  16  43,0
350  465 351  344  510  80  30  36  3  16  62,0
400  535 398 390  585  105 34  40  3  16  94,0
500  615 495 490  670  100  44  50  3  20  148,0
Dy D D1 D2 d1 d2 A B b b1 h h1 h2 d Масса, кг
Заглушка поворотная Ру 4,0 МПа Исполнение 2
50 102 88  87  48  46  125  50  11  16  2  4  3  10   01,5
80 133 121  120  78  76  160  50  13  18  2  4  3  10   03,0
100 158  150  149  96  94  190  60  15  20  2  4  3  10   04,5
150 212  204  203  145  142  250  70  20  25  2  4  3  10   10,5
200 256  260  259  200  196  320  75  25  30  2  4  3  10   20,5
250 345  313  312  252  244  385  80  25  30  2  4  3  16   29,0
300 410  364  363  301  294  450  80  25  32  3  5  4  16   42,0
350 465  422  421  351  344  510  80  29  36  3  5  4  16   61,0
400 535  474  473  398  390  585  105  33  40  3  5  4  16   91,0
500 615  576  575  495  490  670  100  43  50  3  5  4  20   147,0
Заглушка поворотная Ру 6,3 МПа Исполнение 2
 25 68 58  57  25  22  100  40  11  16  2  4  3  10  00,7
 50 102  88  87  47  46  135  50  13  18  2  4  3  10  02,0
 80 133  121  120  77  76  170  50  17  22  2  4  3  10  03,5
Заглушка поворотная Ру 10,0 МПа Исполнение 2
 50 102 88  87  45  46  145  50  15  20  2  4  3  10  02,0
 80 133  121  120  75  76  180  50  19  24  2  4  3  10   04,0
 100 158  150  149  92  94  210  60  23  28  2  4  3  10   06,5
Dy D d1 d2 d3 A B b b1 b2 h h3 r d Масса, кг
Заглушка поворотная Ру 6,3 МПа Исполнение 3
50 102 47  46  85  135  50  32  36  12  2  8  4  10  03,0
80 133 77  76  115  170  50  36  40  12  2  8  4  10  06,0
100 170  94  94  145  200  60  36  40  12  2  8  4  10  10,0
150 240  142  142  205  280  80  41  45  12  2  8  4  10  23,0
200 285  198  196  265  345  75  46  50  12  2  8  4  10  34,0
250 345  246  244  320  400  95  51  55  12  2  8  4  16  55,0
300 410  294  294  375  460  95  54  60  12  3  8  4  16  83,0
350 465  342  342  420  525  100  54  60  12  3  8  4  20  107,0
400 535  386  386  480  585  100  59  65  12  3  8  4  20  156,0
Заглушка поворотная Ру 10,0 МПа Исполнение 3
50 102 45 45 85 145 50 36 40  12  2  8  4.0  10  4,0
80 150 75 75 115 180 50 36  40  12  2  8  4.0  10  8,0
100 175 92 92 145 210 60 41  45  12  2  8  4.0  10 12,5
150 250 136 136 205 290 60 46  50  12  2  8  4.0  10  29,5
200 285 190 190 265 360 80 56  60  12  2  8  4.0  16  43,0
250 345 236 236 320 430 95 61  65  12  2  8  4.0  16  68,0
300 410 284 284 375 500 95 69  75  12  3  8  4.0  20  109,0
350 465 332 332 420 560 95 69  75  17  3  11  5.8  20  135,0
400 535 375 376 480 620 95 74  80  17 3  11  5.8  20  196,0
Заглушка поворотная Ру 16,0 МПа Исполнение 3
25 68  25  22  50  100  40  26  30  9  2  6.5  2.8  10  01,5
50 115 45 45 95 145 50 41 45 12 2  8.0  4.0  10  06,0
80 150  75  75  130  180  50  46  50  12  2  8.0  4.0  10  11,0
100 175  92  92  160  210  80  46  50  12  2  8.0 4.0  16  14,0
150 250  136  136  205  290  80  56  60  14  2  10.0  4.2  16  35,5
200 315  190  190  275  360  80  66  70  17  2  11.0  5.8  16  63,5
250 380  236  235  330  430  100 76  80  17  2  11.0  5.8  20   107,0
300 410  284  284  380  500  100  84  90  23  3 14.0  8.5  20   126,0
400 595  356  356  480  660  100  94  100  23  3  14.0  8.5  20   330,0
